ADF系列离子接地极

产品简介
  在离子回填料与电极单元高效组合配合下,离子接地棒接地系统可以直接改善接地棒周围土壤电阻率,即使在沙地或岩石土壤条件下,它也能保持低接地电阻,免维护并迅速地消散雷电能量和其它危险的电力短路电流。在场地有限的高电阻率土壤,往往也采用离子棒来有效降低地电阻。
  适用场合:场地有限的高电阻率土壤、气候干燥的高电阻率地区,当场地有限时,使用离子棒可提供理想的接地电阻,在季节因素导致土壤电阻率的波动的地区,离子棒也能保证稳定和可靠的低阻抗接地。
  降阻机理:
  其降阻原理就是靠无机盐类的析出、溶解、电离成可以导电的金属离子,想土壤渗透以增加土壤中金属导电离子的浓度而改善土壤的导电性能。为了防止腐蚀,利用耐腐蚀的铜管做载体。
  使用该方法降阻一般结合水平外延接地降阻法使用,即在发电厂、发电所的外延部分使用。离子接地棒有水平地极和垂直地极两种,组成接地系统地极的埋设方法可根据实际情况选择垂直接地、水平接地或者二者兼而有之,分别称之为垂直接地系统、水平接地系统、混合接地系统。降阻原理是:系统有效地利用了深水望远镜的原理从周围环境中获得湿气。湿气和电极中无毒的化学物质进行反应,产生电解液。这些电解液通过地极中的过滤孔向周围环境土壤渗透。这一作用在于降低土壤电导率,极大地降低了电极和土壤间的接触电阻。另一方面,为安装电极单元和连接电缆而挖的孔采用离子回填料回填。在电极单元和土壤之间,通过离子回填料能够增大离子接地棒的等效截面积和土壤的接触面积。离子回填料有着非常好的导电性、吸水性、离子渗透性以及防腐性能,它可以深入到泥土及岩缝中,形成树根网状,增大泄流面积,降低散流电阻,同时保护电解地极免遭腐蚀与侵害。
  装置组成:防护罩、电极单元、离子回填料
  工作原理:
  1、导电泄流原理:雷电冲击电流或故障电流到达电极单元后,电极单元通过低电阻率离子回填料将雷电流及故障电流迅速释放到周围土壤中。
  2、自动调节原理:电极单元顶端有呼吸孔,通过此孔内填料能自动吸收空气中的水分。电极单元内填料将吸收的水分和导电离子通过底端的调节孔补充到离子回填料和周围土壤中,以维持其周围土壤的低电阻率。使整个接地系统保持良好的运行状态。
  离子接地棒的优点
  1、装置自动调节功能强,稳定性高,接地电阻几乎不随季节变化而改变,无需日常维护。
  2、采用耐腐蚀的铜管和耐腐蚀合金钢管为电极单元,离子回填料采用具有防腐性能和耐高压冲击的惰性化学材料为辅料。大大延长其使用寿命。保证使用40年以上。
  3、回填料以强吸水性、强吸附力和离子交换能力强的物理化学物质为主体材料。完成电极单元与周围土壤的高效紧密结合,且降低周围土壤电阻率,有效增强了雷电导通释放能力。
  4、离子回填料均通过微粉至200目,能与接地极和周围土壤充分接触,大大降低接触电阻。且流动性和渗透性好,增大与土壤的接触面积,从而增大泄流面积。
  5、由于电极单元采用低导磁率材料,抗直击雷感应脉冲袭击强,防雷电二次效应。
  6、由于其优异的接地效果和很强的调节功能,主要用于高土壤率地区和建筑物高度密集的城市。
  7、由于其优异的接地效果,占地面积少,施工工程量小,节约材料,便于检查。
  安装施工方法:

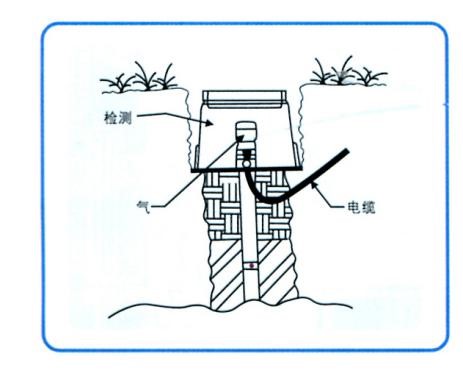

  钻孔直径150—180mm,深度比电极单元的长度深100mm,在孔口周围根据防护罩的尺寸开挖(300*300*300mm)。
  安装离子棒时,先移开电极单元底部的红带,回填时不要移开顶端的红带,将电极单元放于孔中间。加入预先准备好的细粘土回填电极单元底部到出液孔以上50—100mm。然后用离子回填料回填至距电极单元顶端约600mm,引出预先与电极单元用放热焊接焊好的连接线,再用离子回填料回填距电极单元顶部下150mm(离子回填料与水比例按2:1)。安装防护罩时才移开电极单元顶端的红带,注意电极单元顶部的通气孔不被掩埋。
